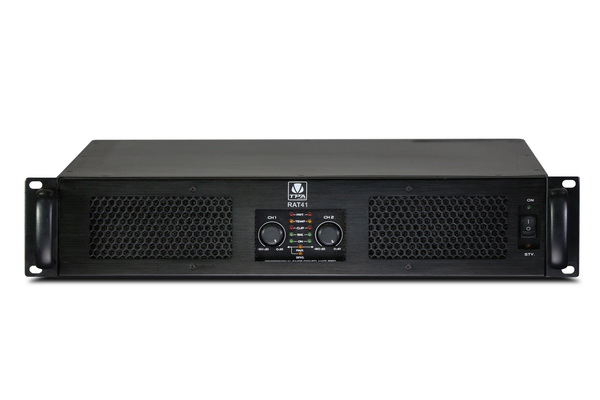

RAT 系列功放


    产品特性：


  • 深度改进的H类排拓补结构，结合专门开发的开关电源的高级产品，整机效率》60%；

  • 分为三个型号，输出功率8欧姆时同时带载分别为650W / 1200W / 1500W，满足所有配置需求；

  • 很高的功率密度：16kg重量/2U、17" 深度机箱最大提供7600W连续输出；

  • 可以稳定的驱动8、4、2欧的扬声器负载，满足从线阵到普通阵列系统的应用要求；

  • 满功率输出都有很低的谐波失真（THD=0.1%）和理想的频响表现（20-20kHz）

  • 选用音频专用元器件和接插件，确保更高的可靠性；

  • 可拆卸前面板设计，方便日常的清洁维护；

  • 采用SMT、AI、ICT全自动生产和测试技术，保证标准化生产和产品的一致性；

  • 具备超压、过流、短路、超温、直流、VHF、失真压限等完善、智能的保护，防止人为和环境因素对产品的损坏。

    应用范围：

  • 大型户内外流动演出、固定安装工程。

  • 会议中心、高级酒店、迪吧、HI房音响等扩声系统


技术参数：
型号RAT22RAT30RAT41RAT148
功率
*立体声 8 Ω *650W850W1200W1500W
*立体声 4 Ω *1050W1400W2000W2500W
**立体声 2 Ω **1350W1750W3000W3700W
*立体声 8 Ω *2200W3000W4100W4800W
**立体声 4 Ω **2900W3800W6200W7600W
其它参数
频率响应20Hz-20kHz
总谐波失真<0.1%
信噪比 S / N >80dB
阻尼系数 >200
分离度>70dB
转换速率>20V/us
输入灵敏度26dB / 32dB / 38dB
输入阻抗10kΩ / 20kΩ
电压增益38dB
功放拓补类别2-tier Class H                        3-tier Class H
风路从面板吸风向后吹
保护功能软启动、直流、短路、过载、失真限幅、过热、音量渐大
连接器
输入部分平衡输入XLR母插座、RCA、6.35直插
输出部分两位红黑接线柱、NL4型SPEAKON插座
使用功能
指示灯 待机、电源、信号、削峰、保护、并接、桥接
前面板功能 电源开关、音量控制旋钮
后面板功能 立体声、并接、桥接选择开关、输入灵敏度选择开关、低频提升（80Hz 6dB）开关
尺寸/重量
产品外形尺寸(W x H x D) 483 x 450 x 89 mm483 x 505 x 89 mm483 x 505 x 89 mm
包装尺寸(W x H x D) 595 x 565 x 170 mm620 x 585 x 170 mm620 x 585 x 170 mm
净重 N.W.10.1kg15.0kg16.1kg
毛重 G.W.12.4kg17.5kg18.6kg
电源 Power不可脱拔IEC标准电源插头电源线 AC 220V、50Hz.±10%


    备注：

  • *此功率是按照EIA标准测量得出

  • **此功率是使用40ms脉冲1kHz正弦波在1%总谐波失真下测量得出

  • 其他数据按：Q / TPA 1-2008 标准测试得出。

  • TPA保留对以上参数的解释权，参加有所变动恕不再另行通告，最后参数以产品说明书为准。
